關鍵詞：復雜網絡;動態頻譜共享;高效感知;多維協同預測;聯合稀疏采樣;機器學習

作者：崔翠梅;殷昌永;楊德智

作者單位：常州工學院;東南大學;中興通訊股份有限公司

　　摘 要: 動態頻譜共享被認為是解決未來 5G/6G 復雜網絡環境“頻譜赤字危機”這一問題直接有效 的手段之一。然而，由于 5G/6G 網絡超密集、高異構、高動態、智能化的新特征，頻譜共享發現( 頻譜 感知) 面臨著海量數據獲取成本高、價值密度低、檢測結果不準確、機會發現不充分等問題與挑戰， 基于機器學習的動態頻譜高效感知成為電磁頻譜領域重要的研究方向。首先分析了電磁頻譜動態 共享的國家戰略需求和技術挑戰，然后從動態頻譜信息的聯合稀疏采樣、協同感知、多維協同預測三 方面介紹了國內外研究現狀和發展動態，提出了動態頻譜高效感知的核心科學問題; 最后給出了問 題解決思路，為實現未來復雜無線網絡頻譜高效利用提供理論和使能技術支撐。

　　0 引 言

　　電磁頻譜是支撐未來寬帶無線移動通信網絡發 展的基本要素，是信息時代不可或缺的國家戰略資 源。隨著 5G 的大規模商用及陸續普及，物聯網、自 動駕駛、虛擬/增強現實等新興技術和服務的不斷涌 現，未來社會朝著“移動互聯”和“萬物智聯”的方向 發展。由此伴隨通信、雷達、導航、傳感等各類無線 電設備和智能終端數目指數增長，導致了無線數據 業務量爆炸式增長，電磁頻譜空間日益錯綜復雜。 據預 測，到 2030 年 全 球 移 動 數 據 流 量 將 達 到 5 016 EB /月( 1 EB = 1 0242 TB) ［1］。信息通信產業 的持續迅猛發展在引發社會信息化提升與變革的同 時也進一步加劇了有限頻譜資源的緊缺現狀: 一方 面，用于無線通信6 GHz以下低頻段( Sub－6 GHz) 大 部分以專用授權的方式分配殆盡，其頻譜資源稀缺 性愈發明顯; 另一方面，當前頻譜劃分固定不變，而 實際通信場景對頻譜的需求動態變化，其使用情況 在頻率、時間、空間上呈現出高度不均衡性。日益嚴 峻的“頻譜赤字”現象已成為制約 5G 和未來寬帶無 線移動通信技術發展的瓶頸。

　　為了滿足日益增長的頻譜需求，2015 年世界無 線電大會批準了 24 ～ 100 GHz毫米波范圍一些候選 頻帶，以及60 GHz的非授權頻帶［2］，但由于 5G 網絡 超密集、高異構的動態復雜特性，單純依靠增加公共 通信頻譜資源來解決問題的傳統靜態資源分配方式 已無法滿足未來“智慧 5G”發展的需要。因此，除 積極開發尚未使用的新頻段之外，更為重要和根本 的是如何提高有限頻譜資源的利用效率。而認知無 線電技術( Cognitive Ｒadio，CＲ) 具有提高頻譜效率 的巨大潛能［3］，被認為是解決頻譜赤字危機的有效 途徑之一。它通過使能的智能終端，也稱認知用戶 ( Secondary Users，SUs) ，挖掘主用戶( Primary Users， PUs) 在時域、頻域、空域各維度上暫未使用的授權 頻段而伺機占用，同時需避免對 PUs 的干擾，突破 了傳統固定頻譜授權的藩籬，可以大幅提升電磁頻 譜的復用率，有望在短期內緩解 5G 頻譜需求的燃 眉之急。

　　但是，隨著研究的不斷深入、海量智能化終端的 不斷涌現，以及 5G 網絡呈現的超密集、大連接、高 異構、低時延、智能化的新特征，未來網絡通信環境 呈現出愈加明顯的復雜動態特性，單純提高頻譜復 用率已不能滿足“智慧 5G”發展的需求。因此，在 復雜的電磁頻譜環境下，基于認知無線電技術的 5G 頻譜共享發現技術呈現出新的問題與挑戰。

　　1) 電磁空間復雜性和高動態性。5G 網絡具有 高異構和超密集性，用頻設備種類繁多和數量豐富， 應用場景更加多元化，電磁環境和頻譜供需關系瞬 息萬變，頻譜資源競爭更加激烈，加之非法與惡意用 戶的干擾行為，導致頻譜使用耦合性與關聯性更加 復雜，可用頻譜動態性和不確定性愈加嚴重。

　　2) 海量頻譜信息快速準確獲取難度大，感知成 本巨大。隨著 5G 網絡部署密集程度的不斷提高， 認知用戶實時監測全網頻譜狀態信息所需的信令開 銷日 益 增 加，其 感 知 能 量 成 本 將 面 臨 著 嚴 峻 挑戰［4］。

　　3) 感知信息真實性和價值密度低。5G 超密集 異構網絡部署導致了不規則的網絡拓撲，如果僅采 用傳統的線性協同頻譜感知方法，頻譜感知準確性 和時間敏捷性等性能不會明顯改善。而且超密集的 網絡特征，頻譜信息在時域－頻域－空域各維度上和 維度間存在相關性，感知信息價值密度低。

　　4) 頻譜感知信息實時性差、發現不充分。由于 5G 網絡的高動態性和噪聲變化的不確定性，被動式 的頻譜感知( 周期性感知或有需求才感知) 使感知 結果時效性較低，已不能滿足智能化設備的需求。 而且由于歷史感知信息的不完整，在單一維度上感 知不能充分挖掘時域－頻域－空域三維度上的全部 空閑可用機會。

　　因此，在 5G 與未來移動通信網絡中，如何創新 頻譜多維協同感知理論方法，設計合理的認知學習 預測推理機理和策略，以從海量的異構頻譜大數據 中挖掘出有價值的特征參數，并歸納推演出其內在 規律，從時域－頻域－空域多維度上發現更多的頻譜 共享機會，充分提高頻譜效率、能量效率和時效性， 使感知質量綜合性能“一體化”，以有效服務于高動 態頻譜資源分配，實現頻譜高效利用、智能化秩序管 理，成為當前亟需解決的新課題。

　　鑒于此，本文對未來復雜網絡環境下動態頻譜 高效感知技術的研究現狀和發展動態進行了分析， 提出了核心科學問題。在此基礎上，重點從聯合稀 疏采樣、協同感知、多維協同預測 3 個方面討論了動 態頻譜高效感知的基本解決思路與方法，為相關人 員在未來復雜網絡動態頻譜共享方面進一步研究提 供思路和可行參考。

　　1 國內外研究現狀與發展動態分析

　　5G 頻譜共享是目前的國際研究熱點和研究前 沿，引起學術界、工業界、標準化組織、政府頻譜管理部門等多方力量的密切關注。文獻［5］從頻譜態勢 理論模型、廣域頻譜態勢感知、動態頻譜態勢生成和 頻譜態勢高效利用 4 個方面討論了電磁頻譜空間認 知新范式，綜述了對電磁頻譜空間認知基礎理論和 關鍵技術的研究現狀，并指出將孤立、分散、靜態的 頻譜數據整合成一個整體、動態、關聯、可視的異構 數據集合是頻譜態勢未來的發展方向。吳啟暉教授 團隊［6］還提出了基于區塊鏈的動態頻譜共享方法， 指出實現基于區塊鏈的動態、高效、安全的頻譜共享 急需解決區塊鏈體系架構、頻譜交易激勵機制和頻 譜協作管理等關鍵問題。文獻［7］面向 5G、6G 的 智能頻譜管理研究，分析了未來無線通信系統頻譜 管理面臨的四大挑戰，提出了智能頻譜管理的構想 及體系架構，探討了智能頻譜管理的關鍵技術，為充 分合理有效利用有限的頻譜資源提供思路和建議。 但是，目前難以科學、有效地開展 5G 乃至未來移動 通信網絡頻譜研究工作。

　　下面根據前述頻譜共享發現所呈現出的問題與 挑戰，分別從高動態頻譜態勢信息的聯合稀疏采樣 ( 信息獲取) 、頻譜協同感知( 信息融合) 、頻譜協同 預測( 信息認知) 3 個方面展開闡述與分析，其結構 如圖 1 所示。

　　1．1 復雜動態頻譜的聯合稀疏采樣技術

　　頻譜感知( 即頻譜共享發現) 是頻譜接入( 即頻 譜共享利用) 的前提與基礎，是實現動態頻譜共享 的核心技術。目前國內外關于頻譜感知技術的研究 已取得了豐碩成果: 文獻［8－9］分別在不同歷史階 段對頻譜感知的研究進展進行了較為系統全面的梳 理; 文獻［10］全面綜述了面向 5G 寬帶移動通信網 絡復雜無線網絡架構的全頻譜共享研究，分析表明 面向 5G/6G 寬帶頻譜感知研究還有待深入。下面 具體分析 5G/6G 寬帶頻譜感知相關理論方法的總 體研究趨勢與技術挑戰。

　　1．1．1 感知采樣速率

　　在 CＲ 情況下寬帶頻譜感知的主要挑戰之一是 采樣速率瓶頸問題。因為 CＲ 感知典型的寬帶信號 時，其奈奎斯特速率需非常高，甚至超過最優模數轉 化器( Analog-to-Digital Converter，ADC) 前端寬帶，而 這種 ADC 復雜且昂貴。因此，對于寬帶信號，傳統 以奈奎斯特速率抽樣進行頻譜感知的方法實際上很 難執行。其次，寬帶信號的高抽樣速率會產生巨量 的樣本數據，將影響數據處理速度，增加感知時延和 計算復雜度，同時也會增加功率消耗。現有的寬帶 頻譜感知系統大都采用掃頻的方式進行，因此會丟 失很多短時存在信號。為了解決上述問題，考慮到 頻譜利用具有稀疏性，一些稀疏采樣技術吸引了越 來 越 多 研 究 者 的 關 注，例 如 壓 縮 感 知［11－12］ ( Compressed Sensing，CS) 、稀疏快速傅里葉變換［13］ ( sparse Fast Fourier Transform，sFFT) 等，而基于 CS 和 sFFT 的寬帶頻譜感知方法要求寬帶輸入信號具 有稀疏性。

　　同時，利用稀疏采樣技術時，時域、頻域和空域 稀疏采樣的時間間隔( 抽樣速率) 、頻率間隔與空間 距離的設置十分重要。如圖 2 所示( 圖中粉色曲線 和填充顏色表示頻譜空閑，藍色表示被 PU 占用) ， 頻域采樣參數要大于等于抽樣帶寬且小于單個信道 寬度，如果設置參數太小會產生如圖所示信號交疊 現象，參數太大則出現漏檢，不能準確判斷信道是否 被 PU 占用。對于時域觀察時長與周期，空域測量 設備的移動速度與測量間距的設置存在類似的道 理，這里不再一一詳述。

　　關于采樣參數的設置，機器學習方法被認為是 一個有效的工具。例如，文獻［15］基于強化學習的 方法構建了一種認知無線電網絡中的認知環，使得 整個網絡范圍動態信道選擇的能力均獲得了增強。 Flokas 等［16］研究了基于稀疏的在線寬帶頻譜感知， 利用基于最小均方根的在線學習從頻率維度估計非 零元素數的上限。

　　1．1．2 噪聲不確定性影響

　　能量檢測作為最簡單通用的頻譜感知方法不需 要輸入信號的先驗知識，但對噪聲很敏感，當輸入信 號信噪比( Signal-to-Noise Ｒatio，SNＲ) 很低時，檢測 性能很差。若用 Sub-Nyquist 欠采樣機制進行感知 時檢測性能更差，由于噪聲混疊而使能量檢測的敏 感性被放大［17］。因此，在低 SNＲ 時，欠采樣壓縮感 知方法很難達到 CＲ 性能要求。但由于能量檢測簡 單易實現，呈現出較多克服噪聲影響的研究: 文獻 ［18］研究了基于循環前綴自相關性的頻域稀疏頻 譜感知和共享問題，提出了在寬帶噪聲不確定環境 下基于壓縮感知的頻域自相關方法，以有效提高頻 譜感知的準確性; 文獻［19］基于壓縮感知理論，研 究了 sub-Nyquist 抽樣的寬帶頻譜感知預決策算法， 該算法對噪聲不確定性的影響比較健壯，而且不需 要主用戶信號先驗信息; 文獻［20］研究了實時信號 數據低復雜度的壓縮頻譜感知方案，依據壓縮感知 的 sub-Nyquist 抽樣率給出了非線性重加權的最小 均方數據處理算法，通過減少抽樣率來降低計算復 雜度; 同樣，利用 sub-Nyquist 抽樣速率，文獻［21］研 究了寬帶頻譜感知中一個兩階段單節點的協同頻譜 感知算法來減少計算復雜度，同時提高感知對噪聲 不確定性影響的魯棒性。但是，前述 Sub-Nyquist 采 樣方法都需要將稀疏采樣的寬帶信號重構作為 CＲ 感知信號。然而，CＲ 的最終目標通常是只需要檢 測，并不需要重構 PU 發射的信號。

　　1．2 復雜動態頻譜的多維協同感知技術

　　為了克服頻譜感知過程陰影衰落、隱藏終端、多 徑衰落和干擾等多重不確定因素的影響，協同頻譜 感知方法被提出，相關成果在文獻［8，22］中有較全 面系統的介紹。文獻［23］利用強化學習的方法克 服諸如感知時延、網絡流量擁塞等問題，讓每位非授 權用戶的學習策略能夠最小化感知開銷。文獻 ［24］提出了基于機器學習的協同頻譜感知方法，將 非監督學習( K－均值分類法與高斯混合模型) 和監 督學習( 支持向量機與基于加權的最近 K 鄰居學習 分類技術) 方法融入?yún)f(xié)同頻譜感知技術，利用超平 面將空閑可用授權頻譜與主用戶正在占用的授權頻 譜分類。文獻［25］利用深度感知方法，提出了一個 基于伯努利濾波算法的隨機有限集，以感知 5G 通 信中未來頻譜狀態與主用戶位置。然而，上述研究 沒有綜合考慮時域－頻域－空域多域環境頻譜信息 相關性影響，存在檢測結果不準確這一問題。

　　此外，由于 5G 網絡的超密集特征，海量頻譜感 知大數據價值密度低，協同頻譜感知在數據融合過 程中從海量低價值密度的數據中獲取重要的價值信 息是頗具挑戰的工作。

　　1．2．1 空間相關性

　　由于空間相關性，局部范圍內的頻譜數據可能 存在較大的冗余，而且距離 PU 位置較近的認知用 戶一般會比距離 PU 位置遠的認知用戶檢測的更準 確可靠。例如，密集或熱點區域內的認知用戶感知 結果多存在相似性。如圖 3 所示，認知用戶 CＲ1，與 在其射頻覆蓋范圍內近 PU 一側的特定扇區范圍內 的其他認知用戶( CＲ2 和 CＲ3) 感知結果相似。

　　1．2．2 時間相關性

　　由于時間相關性，同一設備對于某一空間某一 頻段在短時間內的感知樣本存在冗余。例如，同樣 在某一用戶密集區域，CＲ1 在晚上 7—8 點間檢測 TV 頻段的結果應該非常相近，而若是上午 7—8 點 與晚上 7—8 點兩個時間段的檢測結果將會相差 甚遠。

　　1．2．3 頻率相關性

　　由于頻率相關性，相鄰頻段上的頻譜數據存在 冗余。例如，檢測兩相鄰頻段，其檢測結果亦存在很 大相似性。

　　由上述分析可知，頻譜信息同樣存在時間與空 間、空間與頻率、時間與頻率之間的相關性，頻譜信 息各維度內與各維度間的這種相關性成為推動優化 協同頻譜感知因素。同時，由于頻譜信息相關性而 顯示出稀疏性，意味著可在各感知節點利用壓縮感 知算法僅需抽樣很少部分的壓縮測量數據傳送給數據融合中心來取代大部分的抽樣測量表示，從而減 少低功耗節點用于感知、數據處理與通信所消耗的 功率。因此，為有效獲取頻譜價值信息，研究更加智 能的協同數據融合處理方法顯得尤其緊迫。

　　1．3 復雜動態頻譜的多維協同預測技術

　　頻譜預測的重要特性是頻譜狀態的主動感知， 利用頻譜數據之間的相關性實現由已知頻譜數據樣 本推演未知頻譜數據，由稀疏、不完整樣本推演完整 頻譜態勢。頻譜預測與頻譜感知的融合有助于提高 頻譜接入的性能，減少頻譜感知的時間和能量消耗。 當前國內外關于無線頻譜狀態預測的研究已經取得 了階段性成果，吳啟暉教授團隊［26－27］對頻譜態勢推 理進行了系統的分析梳理，并總結了未來研究趨勢。

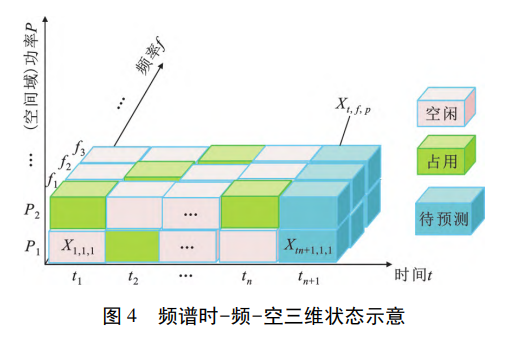

　　下面結合圖 4，從時域－頻域－空域 3 個維度對 多維協同預測技術進行分析。

　　1．3．1 時域預測

　　早期頻譜預測方面的研究主要集中于時域頻譜 預測。加利福尼亞大學的 Acharya 教授等人［28］于 2006 年首次引入線性預測機制，來推演時域頻譜空 洞出現的時刻和持續時間。Sarikhani 等人［29］將深 度增強學習方法用于認知無線網絡的協同頻譜感 知，通過選擇部分認知用戶而不是所有用戶參與協 作來提高信號分類的準確度。為了優化認知網絡系 統的能量效益，He 等人［30］將圖神經網絡與增強學 習 算 法 相 結 合，提 出 了 基 于 深 度 學 習 ( Deep Learning，DL) 的分布式協同頻譜感知方法。

　　1．3．2 頻域預測

　　伴隨著基于頻譜實測的數據分析工作的不斷深 入，頻 域 相 關 性 現 象 逐 漸 引 起 研 究 者 們 的 關 注［18，31］，基于頻域相關性的多信道聯合頻譜預測算 法也不斷涌現。文獻［32］設計了基于頻繁模式挖 掘的多信道聯合頻譜預測算法，并通過實測數據論 證了該算法相對于單信道時域頻譜預測算法的有 效性。

　　1．3．3 空域預測

　　空域頻譜預測研究也取得了階段性研究成果。 文獻［33］基于空域卡爾曼濾波理論實現了多用戶 分布式空域頻譜預測算法，每個用戶通過與鄰居用 戶交互觀測信號，經過多次迭代，所有用戶均可獲得 整個區域的頻譜狀態。文獻［34］進一步利用字典 學習和壓縮感知理論，基于稀疏空間采樣實現了空 域干擾圖的構建。

　　1．3．4 協同預測

　　頻譜信息時域、頻域和空域多維協同預測的研 究主要以吳啟暉教授團隊成果居多。吳教授團 隊［35］提出一種結合預測模型的頻譜張量補全方法， 用于恢復由于壓縮感知或者受傳輸噪聲的影響而缺 失的數據。Ding 等人［36］提出了一種增強的在線頻 譜預測方法，根據不完整的和/或受損的歷史信息， 從時間－頻率兩維度進行感知矩陣補全與恢復，并 通過實際信號驗證了預測性能。文獻［37］針對時 空分布復雜多變的無線網絡提出了一種基于協同學 習的頻譜智能感知算法，通過用戶感知層和邊緣融 合層的協同學習感知頻譜狀態。

　　從調研文獻可以看出，目前頻譜預測的研究多 以時域、頻域或空域一維預測為主，由于頻譜信息的 相關性與稀疏性，以及歷史信息的不完整性，多維協 同預測開始引起研究者的重視，相關研究還有待 深入。

　　2 復雜動態頻譜高效感知需要解決的核心

　　科學問題 縱觀上述技術研究成果，結合分析未來寬帶移 動通信網絡( 含 5G) 的核心內容，在未來寬帶移動 通信網絡復雜電磁環境下動態頻譜高效感知亟待解 決的關鍵科學問題可歸結為如下幾點:

　　第一，面向未來寬帶移動通信系統業務流量數 量級增長對系統高頻譜效率、高功率效率和低時延 需求，迫切需要更多的頻率資源提供支撐，而有限的 頻譜資源與傳統靜態的資源分配管理政策無法滿足 頻譜需求。頻譜“赤字危機”日益嚴峻，迫切需要動 態頻譜高效感知的新理論和新方法。

　　第二，未來寬帶移動通信網絡大規模、超密集、 高異構、高動態的新特征，以及海量異構頻譜大數據 在時域－頻域－空域的相關性而呈現出的動態時變 稀疏性和低價值密度，給頻譜信息獲取與數據分析處理帶來巨大挑戰，迫切需要從多域、多維創新協同 頻譜感知預測方案。

　　第三，未來寬帶移動通信系統需要綜合提高頻 譜效率、能量效率和時效性 3 個關鍵性能指標，而頻 譜狀態信息的動態稀疏性和不完整性迫切需要設計 新的認知協同控制策略。

　　3 解決思路與面臨技術挑戰

　　3．1 基于壓縮感知的自適應聯合稀疏采樣模型 設計

　　針對上述 5G 超密集、高異構、大連接的網絡結 構特征，若采用以奈奎斯特頻率持續全網感知，將產 生海量頻譜大數據，感知成本與數據認知分析處理 壓力將面臨巨大挑戰。在保證感知性能的情況下， 應探究如何使總抽樣數最小化，具體包括多用戶協 同感知參與感知的用戶數最小化、多帶聯合檢測感 知信道數的最小化，以及如何自適應調整抽樣速率 與能量判決閾值，根據動態與非預期的環境變化自 動調整感知策略。

　　基于能量檢測的自適應聯合稀疏采樣理論結構 具體可概括為 4 步: ①認知用戶接收稀疏信號; ② 認知用戶利用所設計的自適應聯合稀疏測量矩陣收 集信號樣本; ③認知用戶或數據中心根據壓縮感知 理論恢復信號; ④認知用戶或數據中心利用所設計 的基于在線學習的非線性能量檢測方法判決 PU 是 否存在。

　　3．2 基于稀疏學習的深度協同感知技術

　　針對上述頻譜大數據的多源異構性、價值密度 性、真實性等特征，應利用稀疏學習、魯棒學習、核學 習等機器學習方法，探究頻譜資源在時域、頻域和空 域等多維空間的多重關聯動態特征和信息描述方 法，進行關聯分析與多維整合，去除冗余與異常數 據，提取能全面反映頻譜態勢的指標信息，建立協同 頻譜感知綜合性能“一體化”評價體系的函數表 達式。

　　考慮到感知信息的多源異構性，可用稀疏學習 中的魯棒學習方法，提取更加本質的關聯認知信息， 以提高整體認知效率。所謂稀疏學習中的魯棒學習 方法是將稀疏學習與魯棒學習相結合，所形成的新 算法可以快速求解各參數和其學習輸出值，有效去 除異常值。因此，基于該學習方法可以有效去除多 源異構頻譜大數據中不相關的特征向量、冗余值和 異常值，進而提高感知的時效性。

　　3．3 基于深度學習的多維協同預測方法

　　在目前單域( 多集中于時域) 頻譜預測研究的 基礎上，應針對頻譜數據的不確定性、動態性、時變 性和歷史數據不完整性等挑戰，考慮頻譜時－頻相 關性及可預測性的特點，利用深度學習、歸納推理、 統計學等相關理論與算法，通過對歷史頻譜數據的 關聯分析、分類分析和聚類分析等，從時域－頻域－ 空域多維協同的角度，發現頻譜數據在時、頻、空等 多維空間上的特點及規律，搭建自適應、快速時變、 多粒度的態勢演化的概率預測模型，以滿足復雜多 樣的頻譜環境趨勢分析的需要。即利用已知頻譜數 據在時域－頻域－空域本質的統計相關性，推斷未知 頻譜的狀態。

　　可以利用卷積神經網絡( Convolutional Neural Network，CNN ) 與 長 短 期 記 憶 ( Long Short-term Memory，LSTM) 結合的深度學習算法，構建頻譜不 同態勢演化的概率預測模型。深度學習預測模型包 括以下幾個模塊:

　　1) 自適應壓縮感知模塊: 根據不同場景不同要 求自動調整抽樣稀疏度參數，負責以盡量少的抽樣 數收集無線環境的測量數據信息，也就是說首先要 產生 固 定 長 度 的 矢 量 以 描 述 狀 態 變 量，如 xt = ［x1( t) ，…，xn( t) T ］。

　　2) CNN 算法模塊: 該模塊用 3 層的 CNN 抽取 頻譜的關鍵特征參數存入數據池，并對這些非線性 數據進行預處理，有助于 LSTM 模塊層學習。 3) LSTM 模塊: 實際是回歸神經網絡( Ｒecurrent Neural Network，ＲNN) 的拓展，用 2 層 LSTM 訓練 CNN 中提取的數據，譯碼下一時刻行為狀態變量。 因為已有研究驗證，用 2 層的結構，信號分類的準確 性優于 3 層的，特別是對于低 SNＲ 的信號，性能改 善顯著。

　　4) 預測推理模塊: 該模塊是完全連接的線性 層，預測輸出下一時刻的狀態 xt+1 =［x1 ( t+1) ，…， xn( t+1) ］T 。

　　5) 頻譜大數據存儲模塊: 負責保存歷史數據、 當前數據與預測數據。 最后，可以加入 Softmax 功能層以對各狀態進 行分類提取。

　　將 CS、CNN 與 LSTM 集成一體化的深度學習結 構模型具有如下優點:

　　1) 特征相關性提取: CNN 預訓練可以提取所有 相關與交互變量較好的狀態表征。

　　2) 動態實時性: 具有長短記憶的 LSTM 層可建 模和預測動態系統，相比于傳統神經網絡具有更強 的魯棒性和準確性，以及實時控制能力。

　　3) 低抽樣( 低成本) : 低抽樣率、低功耗的頻譜 傳感器同樣適用，可以動態學習訓練變化長度的時 域測量數據，并分類到相應的群以聚類，對于低 SNＲ 樣本學習預測效果相對比較好。

　　4) 隱藏特征挖掘: 深度學習算法可以恢復隱藏 的模式特征，使歷史信息與當前信息高度匹配與 融合。
