關鍵詞：裝配式框架;抗震性能;有限元模擬;多層框架

作者：吳東平;秦城偉;李成玉

作者單位：武漢科技大學

　　摘　要：為研究多層端板連接裝配式鋼筋混凝土框架（以下簡稱多層框架）結構的抗震性能，基于 ３ 榀 １／２縮尺框架（ＸＪ、ＺＰ-１、ＺＰ-２）試驗，驗證了有限元分析的準確性，按照現行規范設計了 １榀 ２跨 ３層的端板連接裝配式鋼筋混凝土框架，運用 ＡＢＡＱＵＳ有限元軟件分析了在低周往復位移作用下 結構的受力特性、剛度退化、耗能性能和延性系數。結果表明：在地震作用下，１榀 ２跨 ３層端板連 接裝配式鋼筋混凝土框架結構的承載能力、耗能能力等受力性能均優于現澆框架結構，但其中柱受 壓損傷發展較快，這使得框架承載力和剛度下降較為迅速。

　?。啊∫⊙?/p>

　　裝配式結構具有施工方便、施工效率高、綠色 環保等優點，得到了國家的大力推廣和發展［１-２］ 。 裝配式框架節點連接形式及受力對結構整體性能 及其抗震性能有較大影響，因此，預制構件的連接 方法是裝配式結構研究的重點和難點［３］ 。

　　李進等［４］在一種新型無黏結預應力裝配式混凝土梁柱框架節點抗震性能試驗基礎之上，使 用基于位移的抗震設計方法，對采用新型框架節 點的無黏結預應力裝配式鋼筋混凝土框架結構進 行了抗震設計研究。谷偉等［５］提出了一種構造 簡單、安裝方便的新型節點連接形式，并對 ５個足 尺模型試件進行了擬靜力試驗，結果表明，新型節 點試件的破壞主要發生在后澆區域與預制節點梁 結合處，節點核心區沒有明顯破壞，符合強節點抗 震設計理念。丁克偉等［６］對預制梁采用了高強 螺栓貫通連接，此連接滿足裝配式結構災后修復 和“強柱弱梁”的設計要求。黃煒等［７-１１］ 通過構件 塑性耗能變形，實現了結構損傷集中的耗能方式， 提高了結構的修復性能。石彩華［１２］對鋼板螺栓 連接裝配式混凝土梁柱節點進行了足尺試驗和有 限元分析，研究了構件的各項抗震性能指標。

　　基于上述研究，本文提出一種新型裝配式梁 柱節點（使用螺栓通過柱預留孔洞與梁端外包鋼 套筒連接），設計并制作 ３榀 １／２縮尺框架（ＸＪ、 ＺＰ-１、ＺＰ-２），開展抗震試驗研究。根據試驗結果， 驗證有限元模擬的準確性，進一步分析多層框架 的抗震性能。

　?。薄≡囼?yàn)參數

　?。保薄】蚣茉O(shè)計與制作

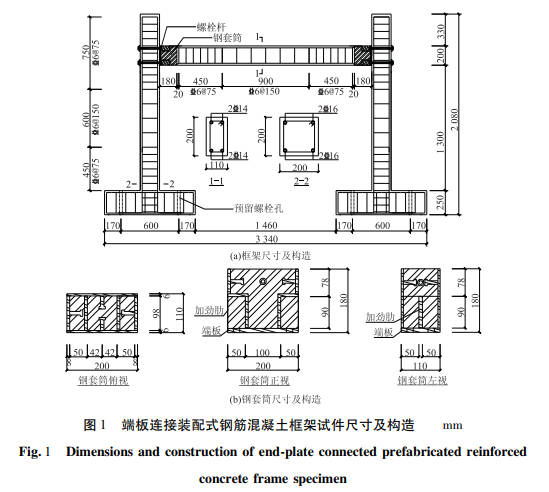

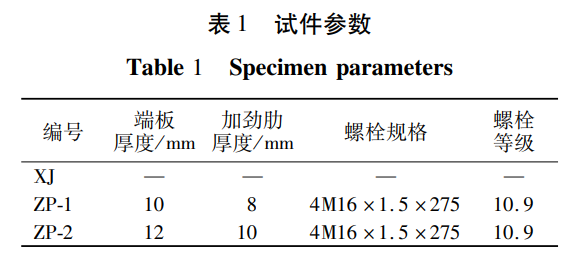

　　本文設計并制作 １榀縮尺現澆框架試件和 ２ 榀端板連接裝配式鋼筋混凝土框架試件。端板連 接裝配式鋼筋混凝土框架試件尺寸及構造如圖 １ 所示?；炷林孛娉叽鐬?２００ｍｍ×２００ｍｍ，混 凝土梁截面尺寸為２００ｍｍ×１１０ｍｍ，混凝土強度 等級為 Ｃ３０。鋼套筒與梁混凝土之間設置直徑為 ６ｍｍ的抗剪釘，梁內鋼筋與鋼套筒內側面焊接， 梁柱采用 ＨＲＢ４００級鋼筋，鋼板均采用 Ｑ３５５Ｂ級 鋼，取鋼套筒的端板厚度和加勁肋厚度為變量。 試件參數見表 １。

　?。保病〔牧狭W(xué)性能

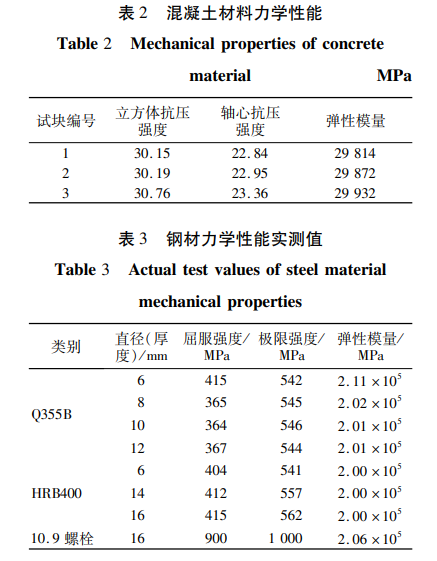

　　采用萬能試驗機對 ３個立方體混凝土試塊 進行混凝土抗壓強度試驗，結果見表 ２。測得的 混凝土立方體抗壓強度平均值為 ３０.３７ＭＰａ。 對鋼板、鋼筋、螺栓的力學性能進行測試，結果見 表 ３。

　　１．３　試驗裝置及加載制度

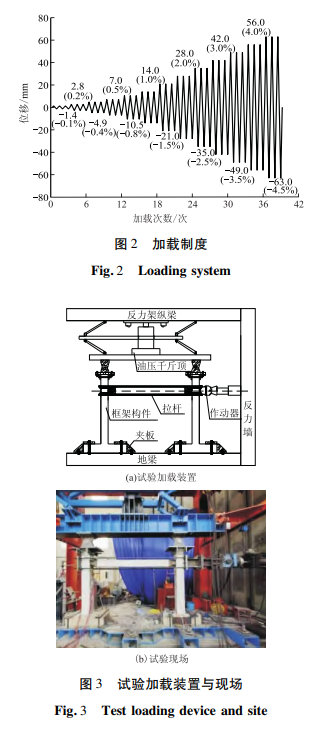

　　本次試驗框架柱兩側底部用鋼板墊塊支撐 并使用螺桿固定。為消除柱頂施加豎向荷載對 節點轉動造成的約束，柱頂增加 ３３０ｍｍ懸臂段。 梁端采用位移控制加載。加載方式參考美國抗 震規范 Ｓｅｉｓｍｉｃｐｒｏｖｉｓｉｏｎｓｆｏｒｓｔｒｕｃｔｕｒａｌｓｔｅｅｌｂｕｉｌｄｉｎｇｓ（ＡＮＳＩ／ＡＩＳＣ３４１-１０）［１３］（簡稱《抗規》），采 用層間位移角 Δ控制加載，每級位移循環３次，加 載制度如圖 ２所示。梁右端施加水平往復軸向荷 載。試驗加載裝置與現場如圖 ３所示。當試件不 能繼續穩定承受荷載或承載力低于峰值荷載的 ８５％時，判定試件破壞，終止試驗［１４］ 。

　　２　有限元分析

　?。玻薄卧x取與材料模型

　　本文采用 ＡＢＡＱＵＳ有限元軟件對框架進行模擬分析?；炷亮骸⒅?，螺栓及鋼套筒均采用 Ｃ３Ｄ８Ｒ單元，鋼筋采用 Ｔ３Ｄ２桁架單元［１５］ 。

　　混凝土框架采用混凝土損傷塑性模型，以模 擬卸載時由于損傷增加而變化的特性（參考《混 凝土結構設計標準》（ＧＢ／Ｔ５００１０—２０１０）［１６］）。 鋼材采用線性強化彈塑性模型，用兩段折線表示 鋼筋拉伸曲線，達到屈服極限前，應力 應變?yōu)閺?性關系，超過屈服極限后，則為線性強化變化 關系。

　　為保證模擬試驗的準確性，設置有限元模型 構件之間的接觸方式為“面面接觸”，法向?yàn)?ldquo;硬” 接觸，切向?yàn)?ldquo;罰”接觸，摩擦系數為 ０．４［１７］ ；由于 鋼套筒與混凝土之間不會產生較大的滑移，因此 對兩者采用“ｔｉｅ”命令；框架內鋼筋采用“ｅｍｂｅｄｄｅｄ”的方式嵌入混凝土。

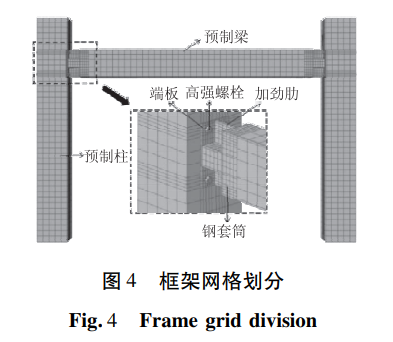

　　對框架模型施加與試驗相同的邊界條件， 模型柱底端均采用完全固定約束，并限制模型 柱頂?shù)钠矫嫱庾杂啥?。框架網格劃分如圖 ４ 所示。

　?。玻病≡囼?yàn)與有限元模擬對比

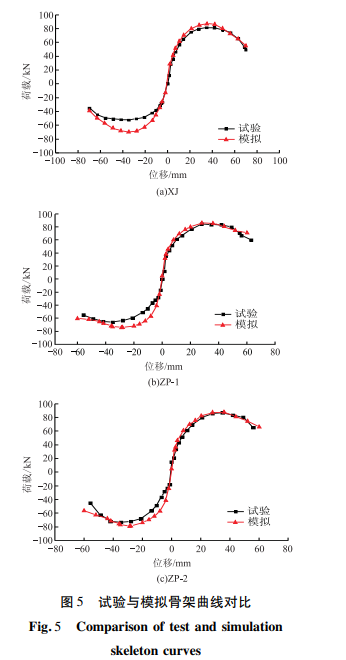

　　為驗證有限元模型的合理性，將試驗結果與 有限元模擬結果進行對比分析。試驗與模擬骨 架曲線對比如圖 ５所示。從圖 ５可以看出：在混 凝土和鋼筋的塑性變形以及錨固滑移、裂縫發展 等因素影響下，試驗框架的負向荷載相比正向荷 載略??；由于有限元模擬條件較為理想，因此模擬框架的骨架曲線比較對稱。

　　選取正向加載模擬數據與試驗結果進行比 較（表 ４）。由表 ４可知：在正向位移加載下，試驗 框架與模擬框架的屈服荷載、屈服位移、峰值荷 載和峰值位移誤差均在 １５％以內，說明該有限元 建模方法能夠準確反映框架的力學性能。 圖 ６為試驗與模擬破壞形態對比。

　　由圖 ６可 知：試驗框架柱底、梁端和鋼套筒附近混凝土發 生破壞；模擬框架柱底、梁端和鋼套筒附近混凝 土受壓塑性變形（損傷因子）超過 ０．９６，導致混凝 土失效。試驗與模擬的破壞形態基本吻合。

　?。场《鄬涌蚣芸拐鹦阅芊治?/p>

　　３．１　模型建立

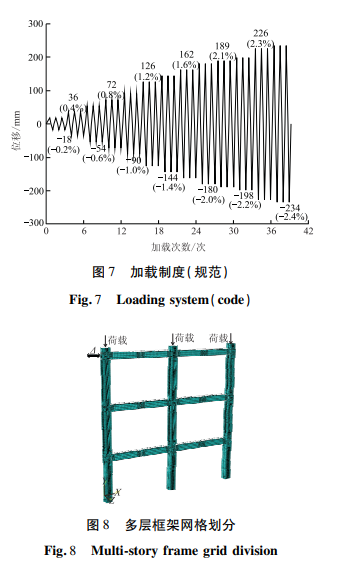

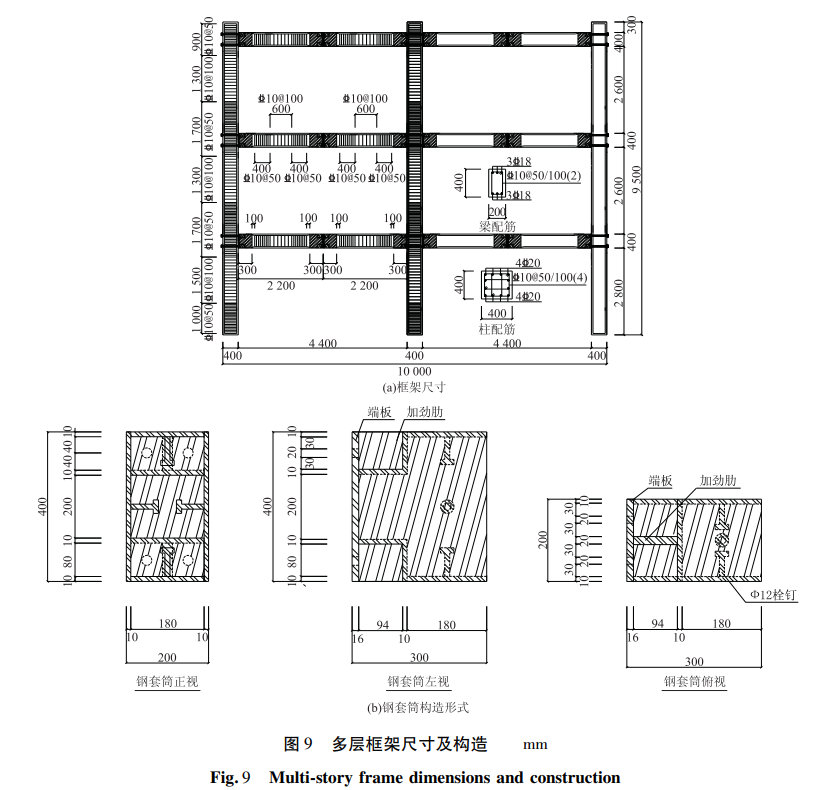

　　跟據上述建模方法，進一步研究多層框架的 抗震性能。依據現行規范和規程［１６-１９］ ，設計 １榀 ２跨 ３層的端板連接裝配式鋼筋混凝土框架。基 本信息為：抗震設防烈度為 ８度，地震分組為一 組，Ⅱ類場地，框架梁尺寸為４００ｍｍ×２００ｍｍ，跨 距為 ４８００ｍｍ，柱尺寸為 ４００ｍｍ×４００ｍｍ，層高 為 ３０００ｍｍ，梁 柱 縱 向 受 力 鋼 筋 和 箍 筋 為 ＨＲＢ４００級鋼筋，鋼板均采用 Ｑ３５５Ｂ級鋼，中柱軸 壓比為 ０.４０，邊柱軸壓比為 ０.３２，柱上端增加 ３００ ｍｍ的懸臂段，螺栓為 １２.９級摩擦型高強螺栓。 分別建立裝配式框架模型（ＺＰ）和現澆框架模型 （ＲＣ），采用擬靜力試驗方法對試件施加低周往復 水平荷載。加載制度參考《抗規》，如圖 ７所示。 多層框架網格劃分如圖 ８所示，其尺寸及構造如 圖 ９所示。

　?。常病《鄬涌蚣苁芰μ匦苑治?/p>

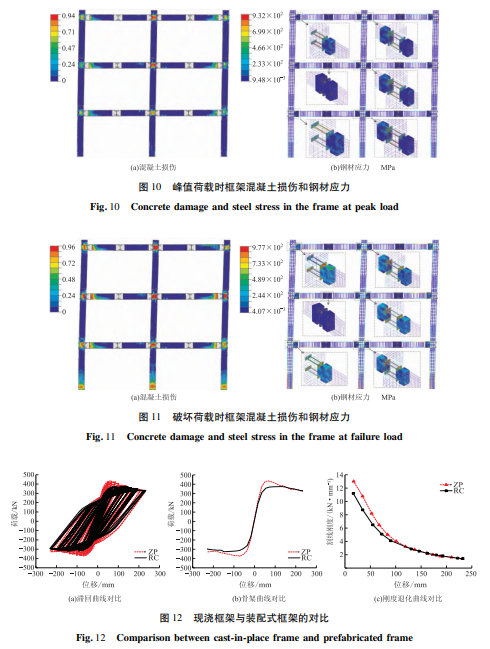

　　在峰值荷載和破壞荷載時，框架混凝土損傷和鋼材應力分別如圖 １０、１１所示。

由圖 １０、１１可 知：達到峰值荷載時，由于受兩側鋼套筒擠壓，中 柱混凝土局部應力較大，導致其損傷較為明顯， 且受損程度隨層高增加而增加，此時，梁端出現 塑性鉸，隨著位移增加，塑性鉸附近鋼材發生內 力重分布，加勁肋板未發生屈服，梁 梁連接處鋼 套筒應力較小，邊柱混凝土受壓損傷也隨加載位 移的增大而逐漸增大；當達到破壞荷載時，邊柱 第 ２層節點處混凝土損傷較為明顯，柱底混凝土 也出現損傷破壞，柱底鋼筋和梁柱節點鋼套筒連 接處鋼筋應力較大，發生屈服，梁柱節點鋼套筒 加勁肋和端板連接處也發生應力集中，且中柱節 點較邊柱節點更為明顯，梁 梁連接處鋼套筒應力 基本保持不變。

　　現澆框架與裝配式框架的滯回曲線、骨架曲 線和剛度退化曲線的對比如圖 １２所示。

　　３．３　剛度退化

　　割線剛度計算公式為

　　式中：Ｋｉ為第 ｉ加載級時的割線剛度，Ｆ＋ ｉ 和 Ｆ－ ｉ 分別為第 ｉ加載級時的正向峰值荷載和負向峰值荷載，Δ＋ ｉ 和 Δ－ ｉ 分別為第 ｉ加載級時的正向峰值 荷載和負向峰值荷載對應的水平位移。

　　剛度退化反映了試件在循環荷載作用下的 累計損傷。從圖 １２（ｃ）中可以看出：在開裂前的 彈性階段，由于裝配式框架采用鋼套筒連接，鋼 件本身具有較大的剛度，因此裝配式框架和現澆框架 初 始 割 線 剛 度 均 較 大，分 別 約 為 １３.０１ ｋＮ·ｍｍ－１ 和 １１.６１ｋＮ·ｍｍ－１ ，前者比后者提高約 １２.０６％。隨著位移增加，框架損傷裂縫不斷出現 和發展，導致框架累計損傷加重以及剛度下降速 率加快；達到峰值荷載時，裝配式框架、現澆框架 的割線剛度較初始割線剛度分別下降了 ５０.３２％ 和 ６４.６５％，超過峰值荷載后，隨著加載位移的不 斷增大，兩框架殘余割線剛度趨向相同，數值約 為 １.４２ｋＮ·ｍｍ－１ 。

　?。常础『哪苄阅芗把有韵禂?shù)

　　在往復加載過程中，通常以滯回環包圍的面 積來衡量所消耗的能量，本文采用等效黏滯阻尼 系數 ｈｅ對框架耗能性能進行分析，其計算如下：

　　式中：ＳＡ 為滯回環面積，ＳＢ 為滯回環上下頂點對 應的三角形面積之和。

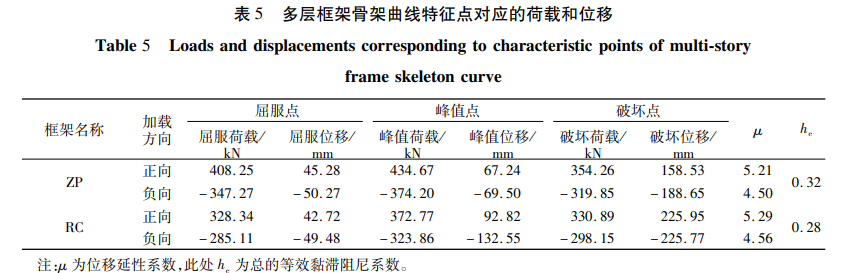

　　多層框架骨架曲線特征點對應的荷載和位 移見表 ５。由表 ５可知：裝配式框架的等效黏滯 阻尼系數為 ０.３２，且裝配式框架的峰值荷載和屈 服荷載高于現澆框架。裝配式框架的位移延性 系數為 ５.２１和 ４.５０，現澆框架的位移延性系數 為 ５.２９和 ４.５６，均高于一般延性框架頂點位移 延性系數值（≥３）［１６］ ，表明 ２榀框架均有較好的 延性，滿足抗震設計要求。因此，本文所設計的框 架耗能能力能夠滿足抗震設計的耗能性能要求。

　?。础〗Y(jié)　論

　?。保?duì)比了有限元模擬結果與試驗結果，模擬 骨架曲線與試驗骨架曲線基本一致，各項分析誤 差均滿足要求，模擬破壞形態和試驗破壞形態基 本吻合，驗證了數值模型的準確性，為后續研究 提供了數值分析應用基礎。

　　２）按照現行規范設計了 １榀 ２跨 ３層的端板 連接裝配式鋼筋混凝土框架，對其進行了抗震模 擬分析，結果表明，裝配式框架梁端鋼套筒可以 與混凝土共同受力，使加勁肋和端板協同耗能， 從而提高梁柱節點強度。當達到破壞荷載時，框 架鋼套筒與混凝土連接截面和中柱節點核心區 損傷較為明顯，但柱腳塑性鉸區混凝土壓碎剝落 更為嚴重，這導致了框架的破壞。

　?。常?duì)裝配式框架和現澆框架的各項抗震指 標進行了分析，結果表明，裝配式框架峰值荷載 顯著高于現澆框架峰值荷載，且其初始割線剛度 相較 于 現 澆 框 架 初 始 割 線 剛 度 提 高 了 約 １２.０６％。裝配式框架的等效黏滯阻尼系數為 ０.３２，位移延性系數滿足標準要求。
