　　摘　 要: 研究基于電光效應和磁熱效應原理, 設計并優化了基于微環諧振器的微型電場與電流傳感器。 通過改進光 柵耦合器與微環諧振器的配置, 實現傳感器靈敏度和品質因數的提升。 實驗結果顯示, 在直流電場作用下, 電場傳 感器的諧振波長顯著紅移, 品質因數高達 5894, 消光比為 8. 05 dB。 對于電流傳感器, 在交流電流環境中, 其諧振 波長的偏移與電流幅度的平方成正比, 且不同半徑(5, 10, 15 μm)的傳感器靈敏度分別為 1. 735, 3. 297 和 5. 227 nm/ A 2 。 研究結果表明, 優化后的傳感器具備高靈敏度與良好的線性響應特性, 在靈敏度、 溫度穩定性、 尺寸集成 度以及適用性等方面展現出綜合優勢, 滿足多種應用場景的實際需求。

　　在光電子學和傳感器技術領域, 微環諧振器憑借 其高品質因數、 小尺寸和對環境變化的高敏感性而成為研究的熱點, 在電場和電流傳感方面具有巨大的應 用潛力[1-2] 。 然而, 現有的基于微環諧振器的傳感器 在靈敏度、 選擇性和集成度方面仍存在局限, 制約了 其在高精度測量和復雜環境監測中的應用。 當前, 全 球?qū)W者已經在微環諧振器的設計和應用方面取得了顯 著進展[3-4] 。 為了提升折射率傳感器的性能, 包括靈 敏度和品質因數, 劉春娟等提出了一種新型的微環諧 振器, 其設計采用了槽型相移布拉格光柵, 融合了槽 型直波導和相移布拉格光柵。 通過模擬分析, 該諧振 器的品質因數高達 25729, 相較于傳統微環諧振器提 升 3 倍[5] 。 為了利用光學微環諧振器構建全光反射碼 或格雷碼轉換器, Saharia 等[6] 基于氮化硅材料設計出 一種新的微環諧振器, 借助光泵浦信號來實現調制功 能。 測試結果有效驗證了該微環諧振器設計的有效性 和實用性。 針對現有微環諧振器傳感器在電場和電流 傳感領域靈敏度不足、 信號處理復雜及溫度穩定性差 的問題, 劉陽等提出了一種基于電光效應和磁熱效應 的微型電場與電流傳感器設計方法。 通過優化微環諧 振器結構和光柵耦合器配置, 結合光電聚合物薄膜與 超順磁性納米顆粒, 以實現高靈敏度、 高穩定性的傳 感性能[7] 。

　　綜上所述, 盡管通過集成先進的材料和制造技術, 一些研究已經實現了對溫度、 壓力和化學成分的高靈 敏度檢測, 但這些進展并沒有完全解決微環諧振器在 電場和電流傳感領域的實際應用挑戰。 因此, 本研究 旨在通過創新的微環諧振器設計, 提高傳感器的準確 性和可靠性。 研究基于電光效應和磁熱效應原理, 通 過精確調控光電聚合物薄膜和超順磁性四氧化三鐵納 米粒子, 以實現對電場和電流變化的高靈敏度檢測。 此外, 研究探討光柵耦合器與微環諧振器的結構參數 優化, 以提高光信號的傳輸效率和耦合性能。 有望為 微環諧振器傳感器的進一步微型化和集成化提供新的 解決方案, 同時也為高精度、 高穩定性的傳感器開發 提供理論基礎和技術支持。

　　1　 微電場與電流傳感器的構造改良設計

　　1. 1　 基于微環諧振器的傳感器構造設計

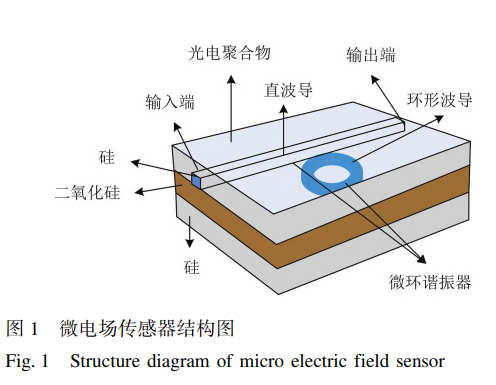

　　研究提出了一種新型的微電場傳感器, 該傳感器 的設計思路主要基于電光效應和倏逝場能量耦合原理。 該傳感器巧妙地利用了電光材料的特性, 通過改變電 場強度來調控材料的折射率, 進而影響光波在微環中 的傳播特性[8-9] 。 該設計不僅提高了傳感器的靈敏度, 而且通過優化結構參數, 實現對特定頻率范圍內的電場信號的高選擇性檢測。 微電場傳感器結構如圖 1 所示。

　　該傳感器結合了光電聚合物與硅基微環諧振器。 其結構從底部向上分別為硅基底、 二氧化硅隔離層、 單晶硅波導層以及光電聚合物層。 其中, 硅基微環諧 振器由直波導和環形波導組成, 而光電聚合物薄膜則 鋪設在環形波導之上。 當施加電場時, 該電光材料的 折射率會發生變化, 這種折射率的變化與施加的電場 強度之間存在直接的線性關系, 遵循以下公式:

　　式中: ΔnEO 表示電光效應引起的折射率變化量; nEO 表 示電光材料的折射率; r33 是電光系數; E 表示外加電場 的強度。 在光波沿著波導傳播, 光波并不會被完全限 制在波導內部, 而是會因為倏逝波效應而向波導的上 下包層擴散。 當電光材料的折射率發生變化時, 此類 轉變會作用于環形波導結構的實際折射率。 當光波在 環形波導結構中傳播, 若其沿環形路徑的光程與光波 波長的整數倍相吻合, 則會在特定波長處產生共振現 象, 使得光波強度增強, 這一特定波長被稱作共振波 長[10-11] 。 因此, 環形波導結構的實際折射率一旦發生 變動, 將直接影響直波導輸出端的共振波長。 共振波 長的變化與施加電壓之間的關系遵循以下公式:

　　式中: Δλ 表示波長的變化量; neff 表示有效折射率; λ 表示光波的原始波長; k 是倏逝場耦合系數。

　　研究還利用磁熱效應和熱光效應的耦合機制, 設計了一種新型的電流傳感器, 如圖 2 所示。

　　圖 2 中, 環形波導部分的表面覆蓋了一層四氧化 三鐵磁性納米粒子材料, 這些磁性納米粒子能夠響應 磁場的變化, 進而影響通過波導的光信號, 最終實現 對電流的監測。 四氧化三鐵納米粒子的粒徑控制在 20 nm 左右, 以確保它們在外加磁場下能夠表現出超順磁 性, 從而對磁場變化有快速響應。 納米粒子的體積分 數控制在波導體積的 5% ~ 10%, 以平衡靈敏度和信號 噪聲。 此外, 四氧化三鐵納米粒子層的厚度精確控制 在 100 nm 左右, 這一厚度既能保證對光信號產生足夠 的影響, 又不至于過厚而影響光的傳輸效率。 當光波 在環形波導通道中傳播時, 若光波沿微環路徑的光程 差正好等于波長的整數倍, 那么光波將在該特定波長 處引起共振現象, 這個特定的波長被稱為共振波長。 二氧化硅的折射率隨溫度變化不大, 其變化量可以忽 略。 此外, 二氧化硅的熱導率遠低于硅, 能夠減少熱 量向下的傳導, 進而降低能量的損耗。 同時, 由于熱 膨脹的影響, 微環諧振器的尺寸可能會有所變化。 然 而, 由于硅的熱膨脹系數遠小于熱光系數, 因此可以 忽略熱膨脹對共振波長偏移的影響[12-13] 。 在溫度變化 的情況下, 微環諧振器的有效折射率會相應變化, 進 而導致共振波長的偏移:

　　式中: m 表示諧振模式的階數; R 表示微環諧振器的半 徑。 當四氧化三鐵磁性納米粒子的尺寸降至超順磁轉 變尺寸以下時, 這些粒子會表現出超順磁性特征。 在 這種狀態下, 四氧化三鐵納米粒子具有極高的磁化率, 并對外部磁場的變化表現出快速而靈敏的反應。 此外, 外部磁場存在時, 四氧化三鐵納米粒子不會聚結, 在 磁場移除后也能迅速恢復原狀, 從而能夠迅速適應磁 場的變化[14-15] 。

　　1. 2　 基于光柵耦合器的傳感器結構優化

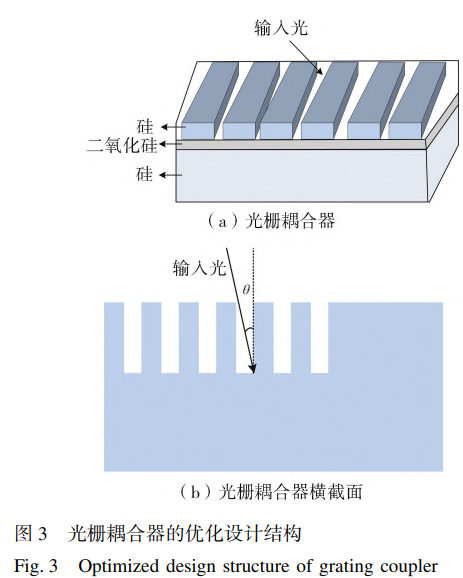

　　在標準的 SOI 技術平臺上, 頂層硅材料與夾層二 氧化硅之間的折射率存在顯著差異, 能夠使光波導模 式在硅材料層中得到有效的約束[16-17] 。 為此, 在分析 基于微環諧振器的傳感器構造設計基礎上, 進一步采 用光柵耦合器來實現波導芯片與光纖之間的光信號連 接, 其優化設計結構如圖 3 所示。

　　由圖 3 可知, 光柵耦合器能夠靈活地安置在芯片 的任意位置, 并且不需要額外的磨光處理過程。 因此, 研究中選用了光柵耦合器技術來實現從光纖到光波導 的光信號傳輸。 依據布拉格散射原理, 光柵耦合器 滿足:

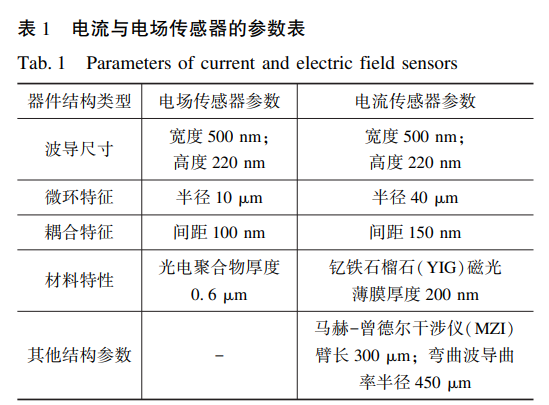

　　式中: keff 表示波導中光波的有效波數; ktop-clad 表示從波 導頂部包層入射的光波的波數; θ 表示入射角; Λ 表示 光柵的周期。 研究針對電流和電場傳感器進行了參數 設計。 在設計過程中, 增強了光電聚合物與微環諧振 器之間的耦合效率, 以此提升倏逝場的能量, 進而提 高傳感器的探測靈敏度。 電流和電場傳感器的設計參數優化具體如表 1 所示。

　　1. 3　 基于微環諧振器的微型電場與電流傳感器制備

　　接下來介紹傳感器的實際制備流程。 以優化后的 器件結構與參數作為基礎, 研究制備了一種新型電流 傳感裝置。 在該裝置的表面, 均勻地覆蓋了一層四氧 化三鐵超順磁性納米粒子。 使得微環諧振器可以對磁 場變化產生靈敏的響應, 進而實現對電流的高靈敏度 檢測。

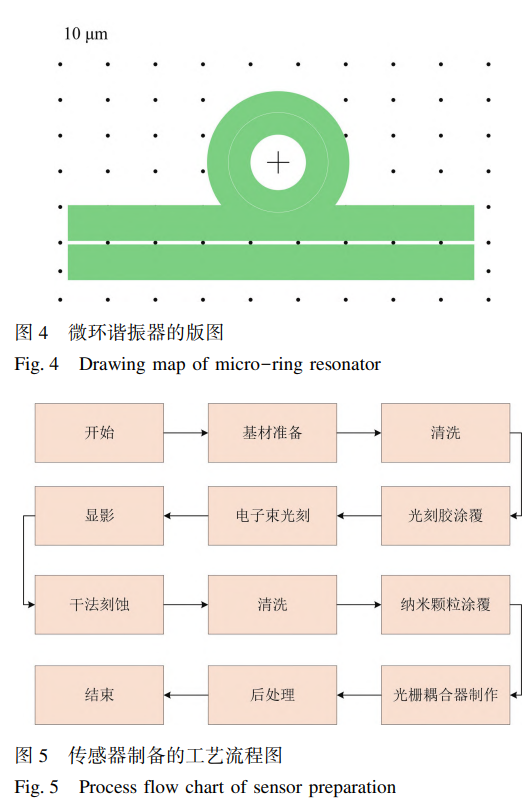

　　圖 4 為微環諧振器的版圖, 其由一個圓形環狀結 構和一條直波導組成, 半徑為 10 μm。 環狀結構與直 波導在一側相連接, 形成一個閉合的環形路徑。 隨后, 依據設計好的版圖制備電場傳感器。 傳感器制備的工 藝流程圖見圖 5。

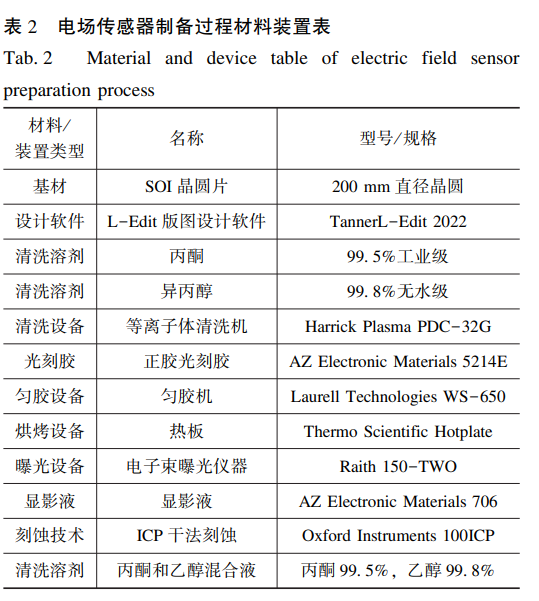

　　在微加工工藝前, 需要對 SOI 晶圓片進行徹底清 潔以去除表面污染物。 清洗時首先將晶圓片浸入丙酮 中, 利用超聲清洗技術去除大部分有機物, 這一過程 持續 10 min。 其次, 將晶圓片放入異丙醇中, 進行二 次超聲清洗, 同樣持續 10 min, 以確保將殘留的丙酮 和其他雜質清除。 然后, 將清洗后的晶圓片通過等離 子體水沖洗, 沖洗后用氮氣流吹干, 并在熱板上進一 步烘干, 確保表面完全干燥。 隨后, 在晶圓片表面均 勻涂覆電子光刻膠, 并在 90 ℃ 的熱板上烘烤 10 min 以固化。 固化后的光刻膠通過電子束光刻技術曝光, 將設計圖形轉移到光刻膠上。 曝光后的晶圓片在顯影 液中顯影 3 min, 去除未曝光區域的光刻膠。 顯影完成 后, 用等離子體水清洗晶圓片, 去除殘留顯影液。 最 后, 通過感應耦合等離子體干法刻蝕技術, 去除芯層 硅中的雜質材料, 將圖形永久轉移到硅層上。 刻蝕過 程結束后, 清洗晶圓片, 去除殘留的刻蝕產物。 電場 傳感器制備過程中使用到的材料和裝置如表 2 所示。

　　在電流傳感器的制作中, 同樣采用了基于硅基微 環諧振器的技術, 選用了邊長為 1. 4 cm 的 SOI 晶圓片作為基礎材料。 晶圓片經過清洗后, 通過旋轉涂覆技 術在其表面均勻地涂上一層正性電子束光刻膠。 隨后, 利用電子束光刻系統, 將掩模上的圖案精確地復制到 光刻膠層上。 圖案轉移完成后, 晶圓片經過顯影和后 熱處理步驟, 以固定圖案。 接下來通過等離子體刻蝕 工藝, 對硅波導進行精細的雕琢, 確保微環諧振器結 構的精確性。 刻蝕工序結束后, 用二甲基酮和酒精溶 液清洗晶圓片, 去除任何殘留的雜質, 從而獲得高質 量的硅波導微環諧振器。 在微環諧振器制備完成后, 繼續采用相同的工藝流程制作光柵耦合器結構, 確保 整個傳感器制備過程的一致性。

　　2　 基于微環諧振器的微型電場與電流傳感器性 能分析

　　2. 1　 微環諧振器與光柵耦合器的結構參數優化結果

　　光柵耦合器與不同直徑微環諧振器的掃描電鏡圖 如圖 6 所示。 圖 6(a)中, 耦合裝置的橫向尺寸為 32 μm, 包含 25 個周期的光柵結構, 每個光柵單元的長度達到 600 nm, 其刻蝕深度為 90 nm, 光柵的占空比為 0. 5。

　　圖 6 (b~ d)中分別展示了半徑為 5, 10 和 15 μm 的硅基微 環諧振器。 其中, 環形波導尺寸與直波導尺寸相同, 都是寬 500 nm、 高 200 nm。 直波導與環形波導之間的 耦合間隙為 100 nm 寬。

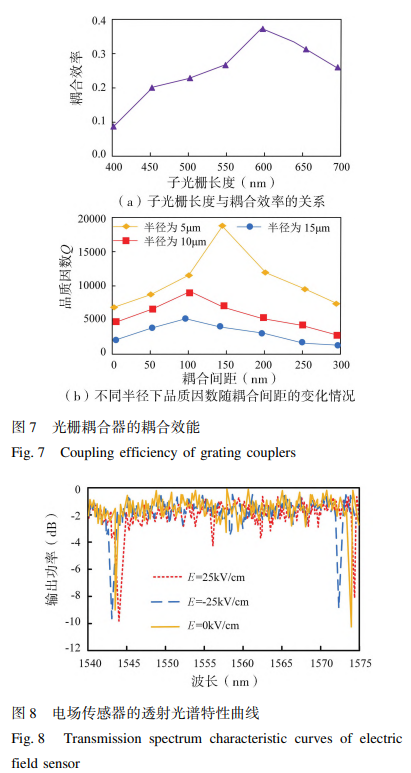

　　圖 7 展示了光柵耦合器的耦合 效率以及在不同半徑條件下品質因數隨耦合間隙的 變化。 圖 7(a)顯示, 隨著子光柵長度從 400 nm 增加到 700 nm, 光柵耦合器的耦合效率呈現出先上升后下降 的趨勢。 在子光柵長度為 600 nm 時, 光柵耦合器的耦 合效率達到最高值, 約為 0. 35。 當子光柵長度繼續增 加到 700 nm 時, 耦合效率開始下降, 這是由于過長的 光柵結構導致光的散射和吸收增加, 從而降低了耦合 效率。 圖 7(b)中, 對于光柵耦合器半徑為 5, 10 和 15 μm 的三種情況, 品質因數 Q 隨著耦合間隙的增加呈 現出不同的變化趨勢。 半徑為 5 μm 時, 品質因數 Q 在耦合間距為 150 nm 時達到最高值, 接近 20000, 之 后隨著耦合間距的增加而下降。 半徑為 10 μm 時的品 質因數 Q 在整個耦合間隙范圍內變化不大, 保持在 5000 左右。 而半徑為 15 μm 時, 品質因數 Q 隨耦合間 隙的增加呈現先增高后降低的趨勢, 在 150 nm 時達到 一個峰值。 這表明耦合間隙對光柵結構的品質因數有 顯著影響, 且存在一個最優耦合間隙, 使得品質因數達到理論最大值。

　　2. 2　 微型電場及電流傳感器的感應性能

　　在不同直流電場強度下, 電場傳感器的透射光譜 特性如圖 8 所示, 該圖顯示了傳感器在- 25, 0 和 25 kV/ cm 直流電場作用下的光譜響應。

　　圖 8 中, 電場傳感器半徑為 10 μm, 輸出光譜的 自由光譜為 8. 21 nm, 品質因數為 5894, 消光比為 8. 19 dB。 在電場從-25 kV/ cm 變化至 25 kV/ cm 的過 程中, 電場傳感器的諧振波長明顯向更長的波長方向 移動。 這種現象是由于電場作用導致光電聚合物的折 射率增加, 進而使得波導的有效折射率提高, 最終導 致微環諧振波長向長波方向移動。

　　不同半徑下電流傳感器的輸出光譜如圖 9 所示。 圖 9(a)中, 對于半徑為 5 μm 的電流傳感器, 其波長 范圍在 1540 nm 至 1575 nm 之間, 輸出功率在-2 dB 到-14 dB 之間波動, 整體趨勢較為穩定。 但在波長 1550 nm 和 1570 nm 附近, 輸出功率出現了顯著的下 降, 這與特定波長下的光吸收和散射特性有關。 圖 9(b)中, 對于半徑為 10 μm 的電流傳感器, 同樣波長 范圍在 1540 nm 至 1575 nm 之間, 但在 1550 nm 和 1570 nm 附近, 輸出功率下降更為明顯。 表明隨著傳 感器半徑的增加, 特定波長的敏感性增強。 圖 9( c) 中, 半徑為 15 μm 傳感器的輸出功率在相同波長范圍 內表現出更大的波動, 尤其是在 1550 nm 和 1570 nm 附近, 輸出功率的下降更為劇烈, 這進一步證實了傳 感器半徑對波長敏感性的影響。

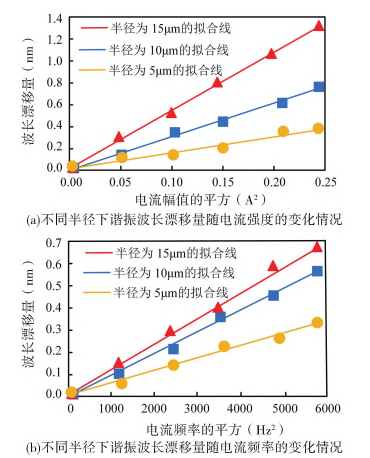

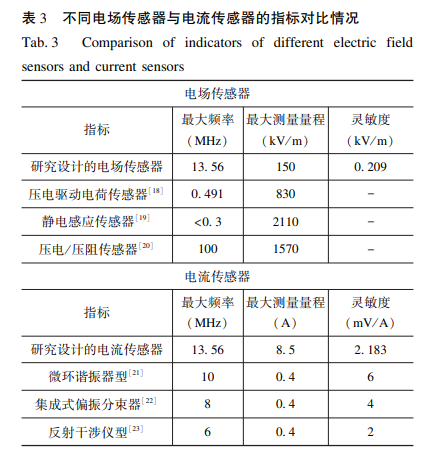

　　圖 10 展示了諧振波長的偏移隨電流強度和頻率的 變化。 圖 10(a) 為交流電流變化范圍從 0 A 到 0. 5 A 之間, 不同微環半徑的電流傳感器均展現出諧振波長 的偏移, 這種偏移與電流幅值的通過數據分析和擬合發現, 半徑為 5, 10, 15 μm 的電 流傳感器的靈敏度分別為 1. 735, 3. 297 和 5. 227 nm/ A 2 , 對應 的 擬 合 優 度 值 分 別 為 0. 9944, 0. 9958 和 0. 9974, 這些高擬合度證明了傳感器的線性響應特性。 此外, 半徑為 5, 10, 15 μm 的電流傳感器的測量誤差 被控制在 4. 03%, 4. 15%和 3. 87%, 均低于 5%, 顯示 了傳感器的精確度。 圖 10(b)中, 在 0~ 6000 Hz 2 的頻 率平方范圍內, 裝配有不同半徑微環諧振器的電流傳 感器, 其共振波長的偏移均與電流頻率的平方呈正比 關系。 此外, 半徑為 5, 10, 15 μm 的電流傳感器的測 量誤差被控制在 4. 58%, 4. 11%和 4. 19%, 均未超過 5%的閾值。 不同電場傳感器與電流傳感器的指標對比 情況如表 3 所示。

　　表 3 中, 研究提出的電場傳感器最大頻率為 13. 56 MHz, 最大測量量程為 150 kV/ m, 靈敏度為 0. 209 kV/ m。 靈敏度雖然不是很高, 但具有較好的溫度穩定 性, 且器件尺寸為微米級, 這使得它在集成度和適用 性方面具有優勢。 此外, 研究提出的電場傳感器的測 量量程和頻率范圍也滿足了大多數應用場景的需求, 顯示出良好的綜合性能。 研究提出的電流傳感器頻率范圍為 10 Hz ~ 13. 56 MHz, 量程為 0. 4 ~ 8. 5 A, 靈敏度 為 2. 183 mV/ A。 研究提出的電流傳感器在靈敏度上 具有較高的數值, 表明其能夠提供較為精確的電流測 量。 同時, 測量量程適中, 適合中等電流范圍的測量, 且頻率范圍廣泛, 能夠覆蓋從低頻到高頻的多種應用 場景。

　　3　 結論

　　研究通過實驗和理論分析, 對基于微環諧振器的 微型電場及電流傳感器進行了改良設計。 實驗結果表 明, 通過調整波導寬度、 耦合間隙和微環半徑等關鍵 參數, 成功地提高了電光耦合效率, 并降低了傳輸損 耗, 顯著提升了傳感器的整體性能。 在電場傳感器的 設計中, 當微環半徑設定為 10 μm 時, 自由光譜寬度 為 8. 21 nm, 品質因數達 5894, 在電場檢測中顯示出 高分辨率和高穩定性。 電流傳感器的設計則顯示了諧 振波長偏移與電流幅值平方成正比的特性, 且其靈敏 度隨著微環半徑的增加而提高, 為電流的精確測量提 供了可能。

　　與現有研究工作相比, 研究提出的傳感器在靈敏 度、 溫度穩定性、 尺寸集成度以及適用性方面展現出 綜合優勢。 有望在高精度測量和復雜環境監測中得到 廣泛應用, 特別是在需要集成化和微型化傳感器的 領域。

　　為了進一步提升傳感器的性能, 未來的工作重點將放在改進材料選擇和優化結構設計上, 以提高傳感 器的響應速度, 并擴展其動態檢測范圍, 使其能夠更 好地適應多樣化的應用場景。
