關鍵詞：漸開線齒輪;多截面;NURBS曲面;齒形誤差;齒面接觸;傳動誤差

作者：宋美琪;汪中厚;陳銘治;李彥;汪發

作者單位：上海理工大學

　　摘要：【目的】新能源汽車的發展對齒面的微觀形貌提出了更高的要求。然而，齒形誤差的存在會影響齒輪傳動的平穩性。為精確分析齒形誤差對漸開線齒輪嚙合性能的影響，為新能源汽車中的高精度齒輪發展提供指導，相較于現有的三截面測量齒面構造方法，提出了一種多截面齒面構造方法，使構造齒面更加貼合實際齒面。【方法】通過有限元仿真，分析了含齒形誤差的多截面構造齒輪與三截面構造齒輪在嚙合周期內的齒面接觸應力以及不同負載下傳動誤差的變化情況。【結果】結果表明，相比于三截面構造的誤差齒輪，多截面構造的誤差齒輪在整個嚙合周期內最大接觸應力變化明顯，更精確地反映了由齒形誤差帶來的接觸面積和載荷分配方式的變化；同時，隨著負載轉矩的增大，多截面構造的誤差齒輪的傳動誤差幅值增長高于基于三截面構造的齒輪；兩者相較于理論齒輪，多截面構造的誤差齒輪的傳動誤差波動更明顯，更能反映真實的齒面情況。這為進一步研究快速高效構造貼合實際齒面的齒輪模型打下了堅實的基礎。

　　0引言

　　近年來，新能源汽車得到快速發展和應用。漸開線圓柱齒輪作為新能源汽車傳動系統的關鍵零件[1]，其所需轉速最高可達到20000 r/min。因此，新能源汽車對傳動齒輪的齒面精度提出了更高的要求。由于齒輪磨削加工中的誤差因素，齒面表面的實際幾何形狀偏離理論形狀[2]，產生齒形誤差。因此，需要構建更貼合實際的誤差齒面模型來精確分析齒形誤差對嚙合性能的影響，為提高齒面精度要求打下堅實的基礎。

　　目前，關于含齒形誤差齒面模型重構方面的研究，國內外學者已取得長足進展，內容多集中在重構方法，主要有根據齒廓偏差范圍移動網格節點法[3]、點云直接擬合法[4]、非均勻有理B樣條（Non-Uniform Rational B-Spline, NURBS）曲面擬合法[5]。針對漸開線直齒輪截面選取，喬福瑞[6]將理論齒形上的節點映射到通過三截面測量得到的實測齒形誤差曲線上，基于自動零件清單繪圖（Automated Parts List Drawing,APDL）語言移動節點來重構誤差齒面，研究了齒面接觸和嚙合剛度的變化情況。陳思雨等[7]提取三截面測量得到的齒廓偏差，通過數值接觸分析了考慮齒形誤差的靜態傳遞誤差。

　　綜上，大部分研究者是基于三截面測量得到的偏差值進行重構的。新能源汽車的不斷發展對齒面精度的要求越來越高。運用插補方法擬合出來的數據點相較于實際齒面數據點存在偏差，選取的截面越少，代表擬合出的全齒面中插補部分占比更大，累積偏差也會更大。因此，基于三截面擬合的齒面已滿足不了要求，有必要對多截面構造齒面進行探討。本文基于L300G磨削試驗臺進行實測齒面點陣的多截面測量，采用雙三次NURBS曲面理論重構出更加貼合實測齒形誤差的齒面。為驗證多截面構造的實測齒輪模型比三截面構造的齒輪模型更能精確地反映齒形誤差對齒輪嚙合性能的影響，在Abaqus軟件中進行了齒面接觸應力以及齒輪副傳動誤差情況的對比分析。

　　1基于NURBS曲面的數學模型

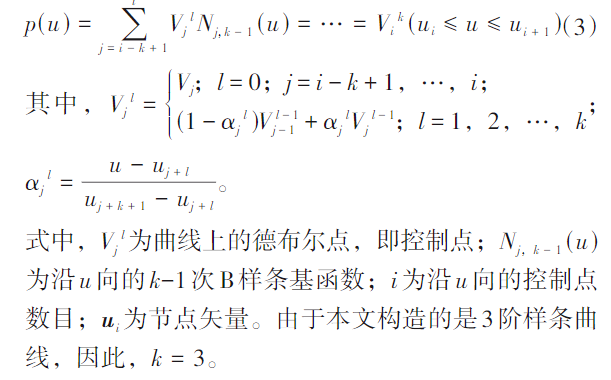

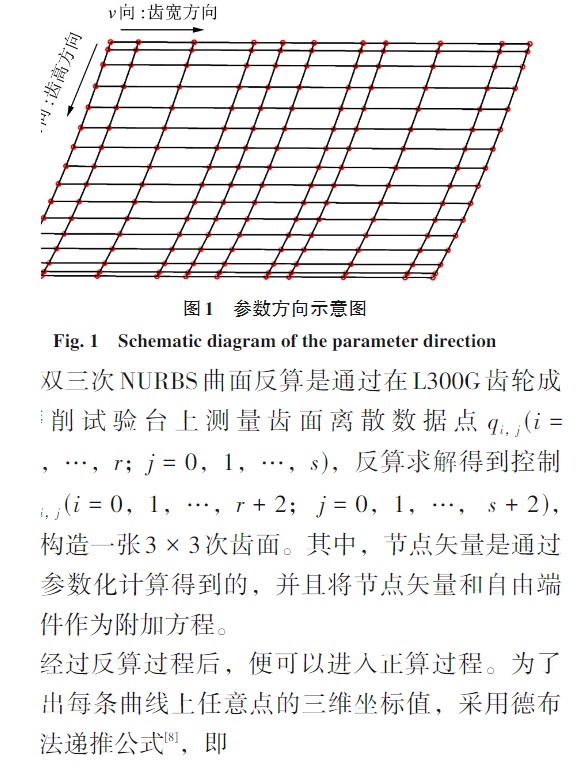

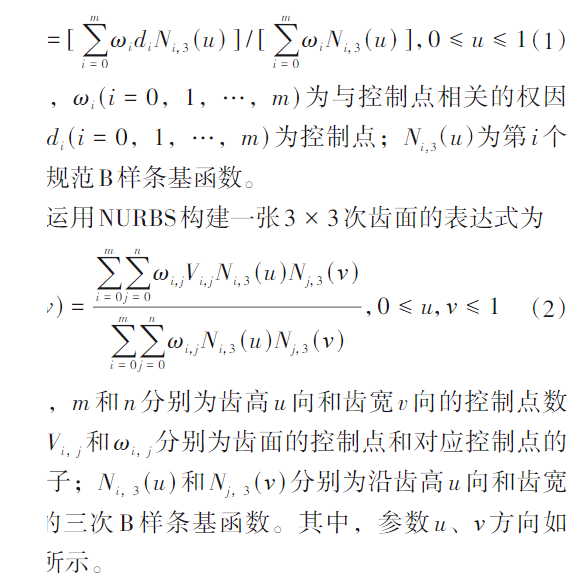

　　基于L300G磨削試驗臺，得到漸開線齒輪齒面上的離散點，構造出齒面的三維造型，這屬于逆向工程中的曲面重構范疇。NURBS曲線曲面擬合包括了正算過程，即求解出NURBS曲面上任意一點的三維坐標值；同時也包括反算過程，即通過反算控制點來擬合曲面。利用雙三次NURBS曲線構造漸開線直齒輪三維模型的原理是：根據L300G上得到的各組離散點的三維坐標值分別構造三次NURBS曲線；然后，基于NURBS曲線構造出擬合曲面，即

　　2基于多截面的實測誤差齒面模型的重構

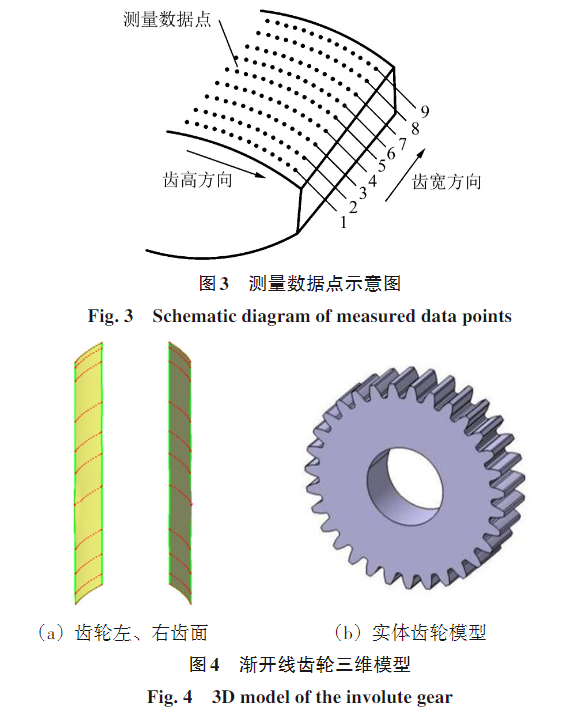

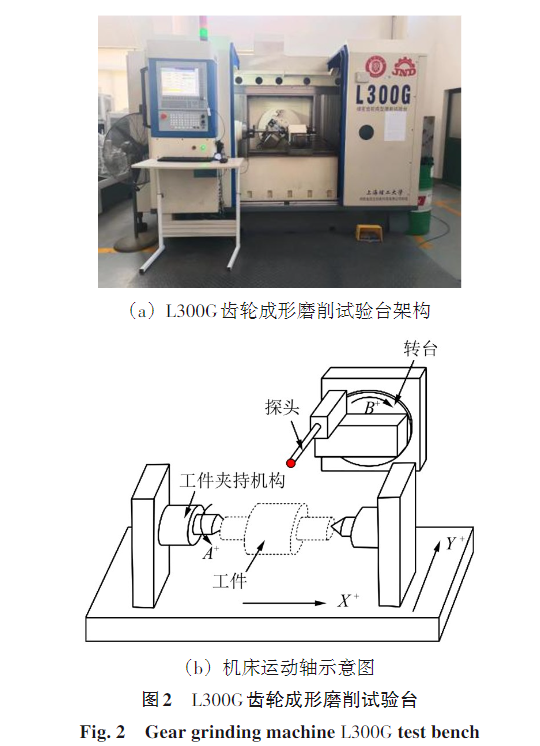

　　L300G試驗臺如圖2（a）所示。不考慮磨齒運動，所以，設有直線運動的X、Y軸，工件轉動軸A、探頭轉動軸B來實現檢測運動[9]，如圖2（b）所示。為了能夠真實地反映出實測齒面以及提高曲面擬合精度，不同于傳統的漸開線齒輪三截面測量，在L300G齒輪成形磨削臺上進行測量試驗時，采用多截面測量，分別在左、右齒面上測量了9×14個齒面離散數據點，其中，沿齒寬測量了9列，沿齒高測量了14行。測量點的分布如圖3所示。將每條齒形的數據點代入文獻[10]中的齒形誤差評價模型，得到實測齒輪模型的左齒面精度均為5級，右齒面精度均為5級。

　　通過NURBS曲面擬合反算原理，在Matlab軟件中進行編程，求解出擬合齒面的控制點，總共獲得11×16個控制點；然后，將其導入到Catia三維模型軟件中，擬合出漸開線齒輪的左、右齒面，如圖4（a）所示。對于非測量區域，即齒根過渡區域，與標準齒輪保持一致，提取在Catia中繪制的標準齒輪的齒根過渡曲線的參數坐標，根據董新華等[11]提出的NURBS曲線繪制法，也導入過渡曲線的控制點到Catia，從而擬合出齒根過渡曲面。最后完成漸開線齒輪實體建模，如圖4（b）所示。

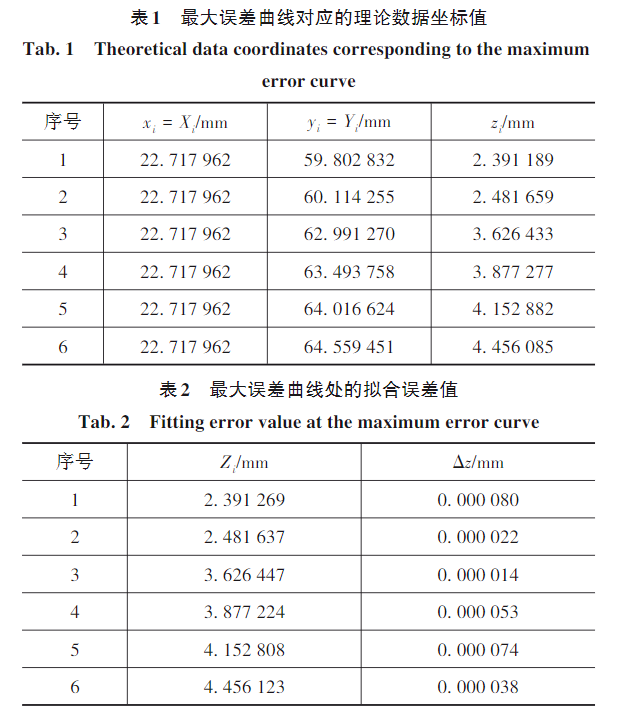

　　根據文獻[13]，通過NURBS曲面正算過程，可以得到構造齒面上8×13的網格中心點三維坐標為si(xi，yi，zi)，理論齒面坐標為Si(Xi，Yi，Zi)，取xi=Xi，yi=Yi，得到兩種齒面在對應點處的絕對誤差為Δz=|Zi-zi|，以左齒面為例，從8條曲線中找出具有最大誤差的曲線，并提取出6個誤差最大的點，其數據坐標值與擬合誤差值分別如表1和表2所示。從表2可以看出，左齒面的擬合誤差值低于0.1 μm。

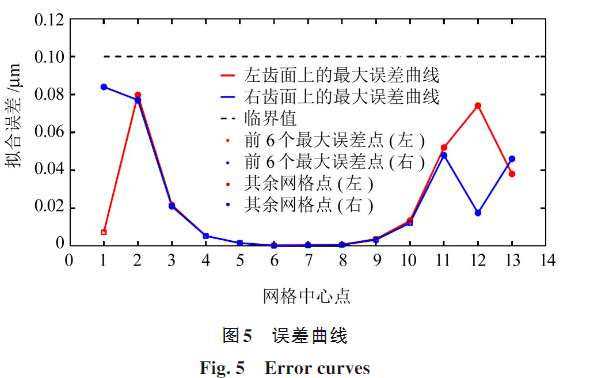

　　同理，建立右齒面的模型。選取右齒面上具有最大誤差的曲線，同樣提取出6個誤差最大的點，則左、右齒面的誤差曲線如圖5所示。

　　從圖5可以看出，采用NURBS曲面方法構造的齒面擬合誤差保持在0.1 μm以內。這驗證了NURBS曲面重構實測齒面的準確性和可行性，為后續齒輪三維模型的嚙合性能分析提供了條件。

　　4齒輪嚙合性能的仿真分析

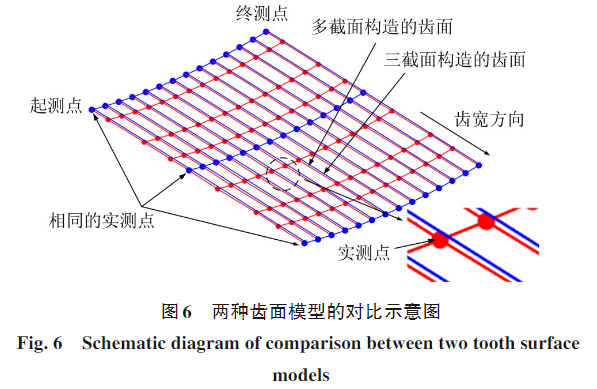

　　4.1齒輪有限元模型的建立根據三截面測量得到的齒形偏差值，在Hyper⁃Mesh軟件中移動理論齒輪模型的對應網格節點，獲得三截面構造的5級誤差齒輪，兩種齒面的差異如圖6所示。同時對兩種齒輪模型分別進行仿真分析。

　　首先，在HyperMesh軟件中對兩個齒面模型進行相同的高精度六面體網格劃分[14]，對齒輪中參與嚙合的實測部分進行網格加密，并對齒根過渡區域進行稍稀疏的網格劃分。其次，將兩個模型分別導入Abaqus軟件中進行有限元求解。齒輪的材料選用合金鋼，彈性模量E為210000 MPa，泊松比ε為0.3；接觸屬性選擇通用接觸，齒面接觸屬性為硬接觸，摩擦因數設置為0.1；對于載荷邊界條件，需要在主動輪、從動輪軸線上創建參考點，分別與主、從動輪建立耦合；在主動輪上施加較小的轉角，在從動輪上賦予20 N·m的阻力矩。

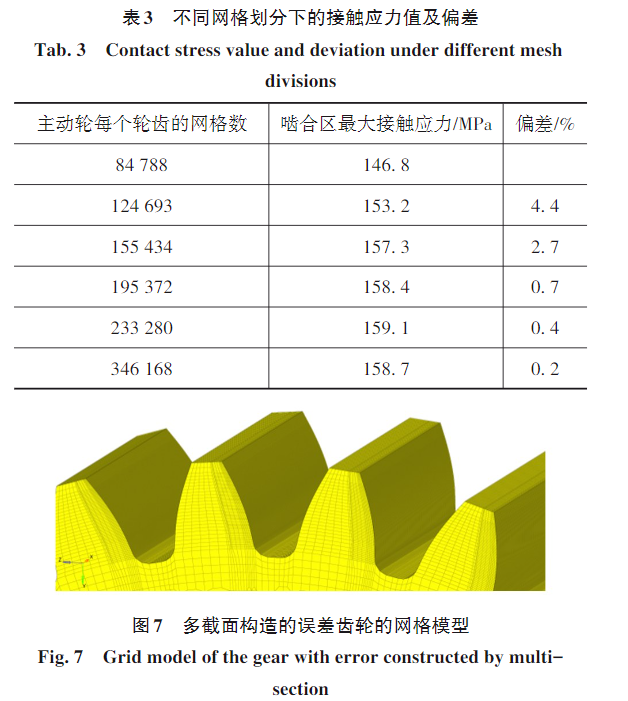

　　為獲得精確的有限元仿真結果，同時不影響計算效率，在嚙合區域進行合理的網格劃分很關鍵。以多截面構造的誤差齒輪模型為例，本文在不斷細化嚙合區網格、減小網格尺寸的過程中，將前后兩次計算的接觸應力的偏差值作為判斷依據，若偏差值小于0.5%[15]，則有限元計算得到的接觸應力值收斂至精確解，如表3所示。根據表3中數據，本文以每個輪齒網格數195372來建立齒輪模型，進行后續的嚙合性能分析。其中，多截面構造的誤差齒輪網格模型如圖7所示。

　　4.2嚙合周期內誤差齒輪的齒面接觸應力對比研究

　　接觸應力是衡量齒輪嚙合性能的重要指標，由于齒形誤差會改變理論的齒廓形狀，因此，需要通過求解齒輪在嚙合周期內的嚙合位置來獲得齒形誤差對齒面接觸應力的影響程度。

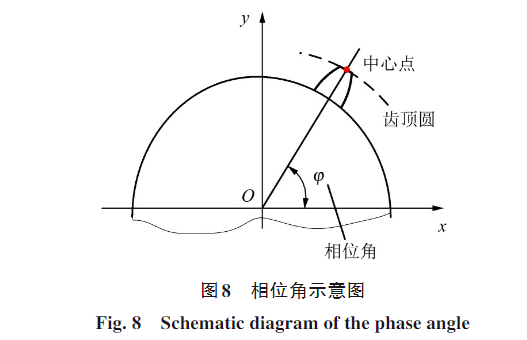

　　為表征輪齒在傳動過程中的嚙合位置變化，規定在圖8所示的xOy坐標系下，主動輪齒頂中心點的法線與x軸正向所成的角度為相位角φ。

　　在齒輪嚙合傳動過程中，輪齒會經歷雙齒嚙合、單齒嚙合以及雙齒嚙合這3個階段。因此，在每個階段分別取5個不同的嚙合位置，以實現對齒輪整個嚙合周期的最大接觸應力分析。

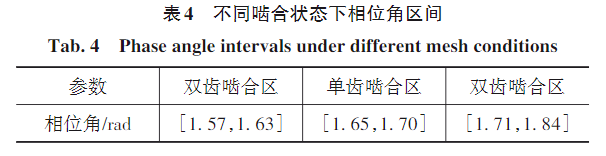

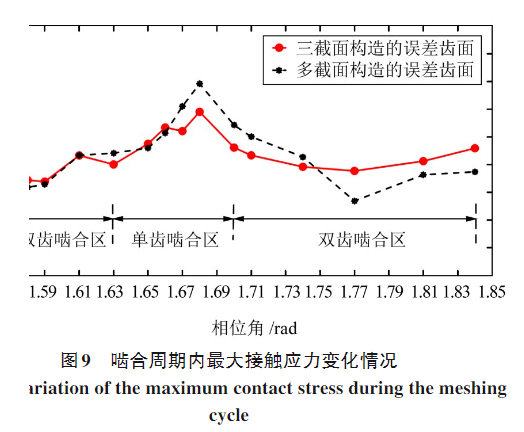

　　在Abaqus軟件中進行有限元求解，得到的一個完整嚙合相位區間為[1.57，1.84] rad，如表4所示。同時，分別提取兩種重構齒輪各嚙合位置接觸區域的最大接觸應力值，得到不同相位角的最大接觸應力曲線，如圖9所示。

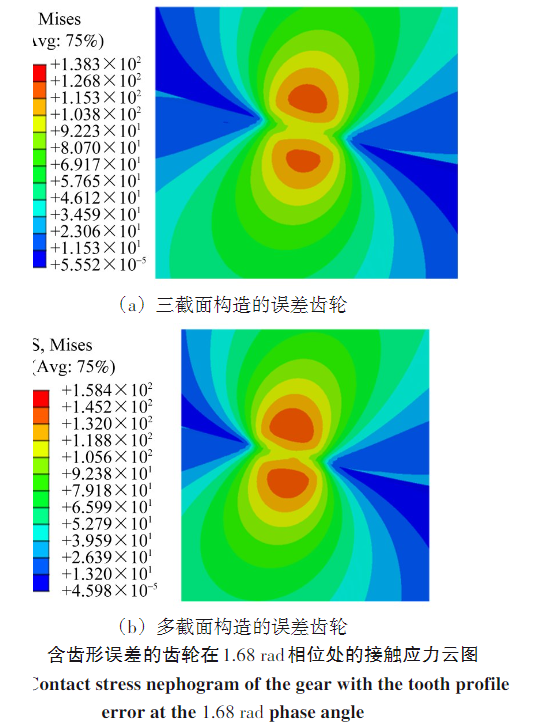

　　在整個嚙合周期內，基于三截面構造的齒輪的最大接觸應力出現在單齒嚙合區，可達到138.3 MPa，如圖10（a）所示；最小接觸應力出現在雙齒嚙合區，應力值為89.78 MPa；而多截面構造的誤差齒輪在單齒嚙合區的1.68 rad嚙合相位處出現嚙合周期內最大接觸應力，其應力值為158.4 MPa，如圖10（b）所示，與三截面構造的誤差齒輪結果偏差13.1%。在退出嚙合時，兩者結果偏差為22.7%。從圖10可以看出，在每個嚙合區內，多截面構造的誤差齒輪的最大接觸應力變化更為明顯，浮動更大。

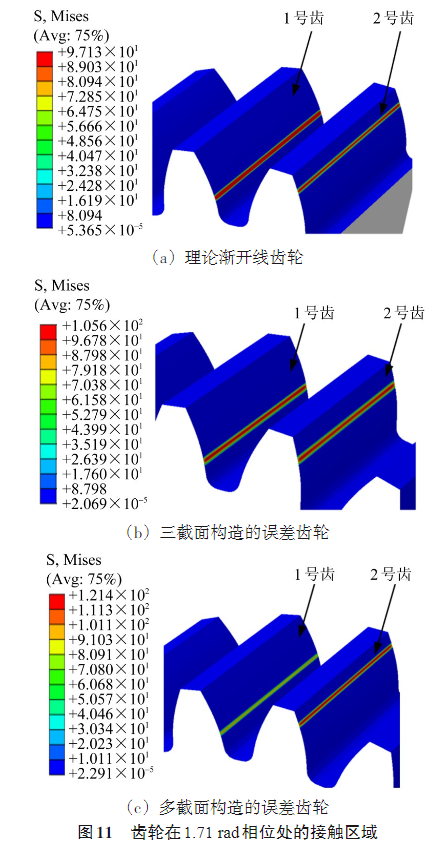

　　為了更直觀比較兩者差異，建立理論齒輪模型，如圖11（a）所示。提取上述兩個模型在1.71 rad相位處的接觸區域，分別如圖11（b）、圖11（c）所示。從理論模型上看，當進入雙齒嚙合區域時，理論齒輪接觸區域的最大接觸應力值相當，且1號齒中靠近齒根處的接觸面積會比2號齒齒頂處大，由1號齒承擔更大載荷，但由于齒形誤差的存在，接觸面積的大小和輪齒間載荷的分配方式發生改變。當進入雙齒嚙合區時，三截面構造的誤差齒輪的2號齒與1號齒的接觸面積差異不顯著，其接觸應力也相差不大，基本上共同承擔載荷，如圖11（b）所示，結果與理論齒輪相近；而多截面構造的誤差齒輪2號齒上的最大接觸應力是1號齒上最大接觸應力的1.1倍，其接觸面積大于1號齒，2號齒承擔大部分載荷，如圖11（c）所示。多截面構造的誤差齒面更細致地表現出了由齒形誤差導致的輪齒接觸面積的變化。

　　4.3誤差齒輪副傳動誤差的對比研究

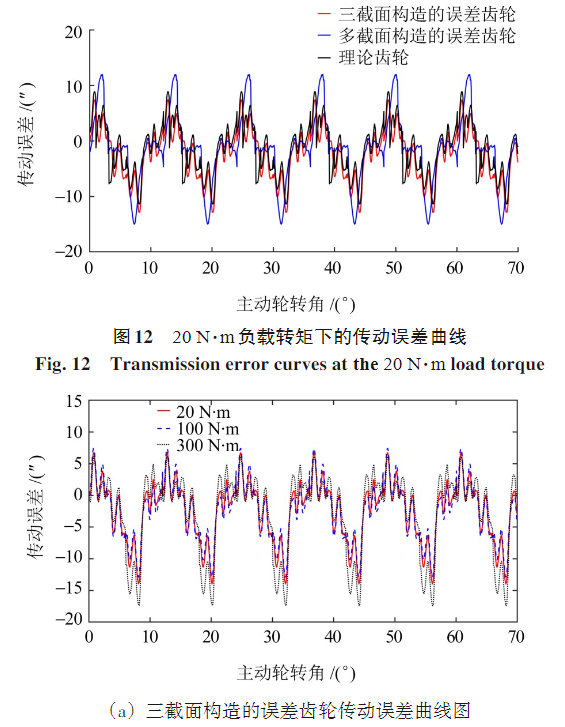

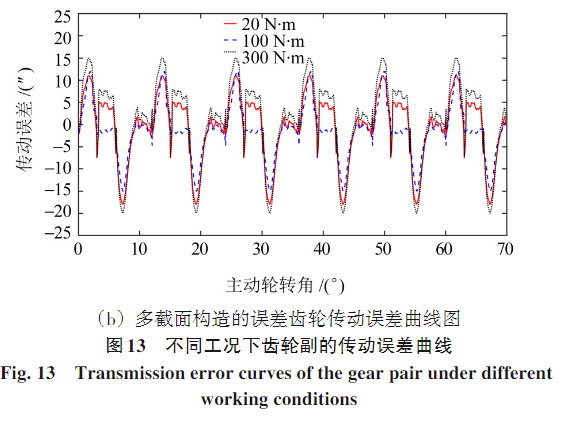

　　在靜力學分析中，本文根據不同的載荷工況，分別設置了20、100、300 N·m的阻力矩，以探究三截面構造的誤差齒輪副與多截面構造的誤差齒輪副在不同工況下傳動誤差的變化情況。在輕載工況下，如圖12所示，三截面構造的誤差齒輪的最大傳動誤差幅值基本保持在12′′左右，與標準齒輪的最大傳動誤差幅值相近，而多截面構造的誤差齒輪的最大傳動誤差幅值達到15′′左右；理論上，由于齒形誤差對嚙合線產生影響，因此，傳動誤差曲線會產生小周期波動。同時從圖13（a）可以看出，隨著負載轉矩的增加，三截面構造的誤差齒輪的傳動誤差在逐漸增大，最大傳動誤差幅值增長了25%；而從圖13（b）可以觀察到多截面構造的誤差齒輪較明顯的傳動誤差變化情況，傳動誤差出現明顯波動，其最大傳動誤差幅值增大了33%。由此表明，多截面的構造方法更能夠反映實際齒面的情況，能較準確地分析出齒形誤差對齒輪嚙合性能的影響。

　　5結論

　　為了能更精確分析出齒形誤差對漸開線齒輪嚙合性能的影響，進而為提高新能源汽車中齒輪的齒面精度提供指導，提出一種多截面齒面構造方法，旨在構造更加貼合實際誤差齒面的齒輪模型。通過與傳統三截面構造的誤差齒輪模型的齒面接觸應力、傳動誤差的對比研究，得出如下主要結論：

　　1）相比三截面構造的誤差齒輪，多截面構造的誤差齒輪在每個嚙合區內的最大接觸應力變化更明顯，浮動更大，并且更能明顯地表現出由齒形誤差引起的輪齒接觸面積及輪齒間載荷分配的變化。

　　2）隨著負載轉矩的增大，三截面構造的誤差齒輪的傳動誤差幅值增長25%，而多截面構造的誤差齒輪增長33%；相較于理論齒輪，多截面構造的齒輪出現了較明顯的波動，更加符合齒形誤差對齒輪副傳動誤差的影響規律，更能反映出齒面的實際情況。
